(一) 選擇原則
1. 一般的沖壓焊接件，體積較大且結構較平整的金屬件和非外觀件；
2. 零件表面平整，易堆碼，零件長度在700~1550mm，寬≤500mm,厚度在≤120mm的零件；
3. 單個零件重量＞2.5kg，且單包裝容量≥6個的零件。
(二) 金屬周轉箱尺寸
| 型號 | 長(mm) | 寬(mm) | 高(mm) | |||
| T-1 | 1200 | 800 | 600 | |||
| T-2 | 1500 | 1200 | 850 | |||
| T-3 | 1800 | 1000 | 850 | |||
| T-4 | 1000 | 600 | 850 | |||
| T-5 | 1600 | 800 | 880 | |||
(三) 材料要求
角鋼：□50×50×2.5mm 方鋼：□40×40×2.5mm
鋼板：1≤T≤1.5mm Q/BAICYXG13003-2016 零部件包裝管理規定
(四) 顏色:乳白色（顏色代碼：GSB05-1426-2001Y11）；
(五) 裝載重量:控制在1000KG之內（毛重）；
(六) 使用壽命為6年。
第十九條 倉庫籠標準
(一) 選擇原則
1. 當零部件較大或較重時，標準塑料箱不能滿足盛裝需求時優先選擇倉庫籠包裝；
2. 倉庫籠必須搭配塑料板使用，防止零部件表面易劃傷；
3. 原則上優先選擇標準型倉庫籠，在標準倉庫籠不能滿足零部件裝配要求的情況下可根據產品的實際要求制作；
4. 倉庫籠必須滿足機械搬運單元的要求。
(二) 尺寸
| 型號 | 線徑 | 網格 |
規格(mm) 長度 寬度 高度 |
腳高 | 容積 | 容量(Kg) | ||||||||||
| A-3 | 6 | 50×50 | 800 | 600 | 640 | 100 | 0.22 | 800 | ||||||||
| A-5 | 6 | 50×50 | 1000 | 800 | 840 | 100 | 0.52 | 1200 | ||||||||
| A-7 | 6 | 50×50 | 1200 | 1000 | 890 | 100 | 0.84 | 1500 | ||||||||
| B-3 | 6 | 50×100 | 800 | 600 | 650 | 100 | 0.22 | 600 | ||||||||
| B-5 | 6 | 50×100 | 1000 | 800 | 840 | 100 | 0.52 | 1500 | ||||||||
| B-7 | 6 | 50×100 | 1200 | 1000 | 890 | 100 | 0.84 | 2000 | ||||||||
(三) 材質
倉庫籠采用Q235高線作為原材料，采用鍍鋅進行表面處理。
第二十條 專用料架標準
(一) 選擇原則
零件結構較復雜、體積較大、防護要求較高，且不適合用塑料箱和通用鐵箱包裝的零件。
(二) 尺寸
1. 建議使用尺寸為：750、1150、1300、1500、1800、2250(mm)，料架長度、寬度可使用以上尺寸自由組合；
Q/BAICYXG13003-2016 零部件包裝管理規定
2. 長度尺寸包含牽引桿及掛鉤、寬度尺寸包含堆跺腳杯；
(三) 材料
1. 使用符合國家環保要求和安全性能要求的材料；
2. 主體框架材料要求；
方鋼：□40或□50，壁厚不得低于2.5mm； 角鋼：∟40、50，厚度不得低于2.5mm； 圓鋼：￠18￠16； 扁鋼：40×5mm； 鋼板：1≤T≤1.5mm；
(四) 顏色
金屬：乳白色（顏色代碼：GSB05-1426-2001Y11）； 附件：材質本色
(五) 特殊要求
1. 料架中限位泡沫卡槽需先粘膠，再用螺栓固定；
2. 料架中材料截斷面需加堵蓋并用螺栓固定；
3. 布袋要求：外觀件需在布袋表面植絨；
4. 布袋固定桿，使用￠20無縫鋼管；
(六) 使用年限為6年。
第二十一條 附件標準
(一) 標識
見附件3—金屬周轉箱、倉儲籠、周轉料架標識標準
(二) 叉車孔
尺寸：內空長800mm，高80mm； 材質：40x20矩管； 結構：叉車孔使用雙連孔，在料架長度方向居中安裝。
Q/BAICYXG13003-2016 零部件包裝管理規定
(三) 鉸鏈

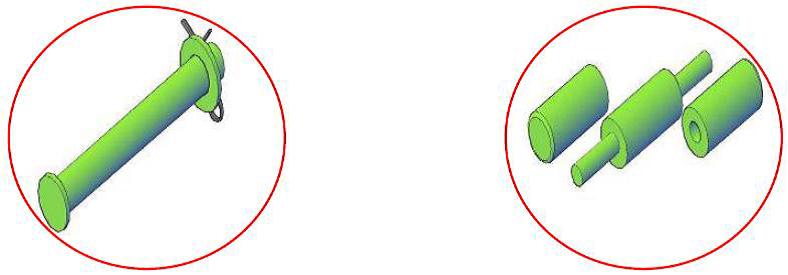

框架式托盤箱：鉸鏈使用Ø12mm插銷式鉸鏈,如圖Ⅰ； 封密式托盤箱：鉸鏈使用Ø14mm三聯式鉸鏈,如圖Ⅱ； 圖Ⅰ 圖Ⅱ
(四) 牽引裝置
1. 牽引桿
見附件4—牽引桿技術圖紙
2. 掛鉤
見附件5—掛鉤技術圖紙
3. 牽引桿和掛鉤安裝位置
a) 牽引桿和掛鉤安裝位置于器具底部橫梁寬度面中間位置；
b) 牽引桿必須安裝在萬向腳輪方向；
c) 掛鉤必須安裝在定向腳輪方向。

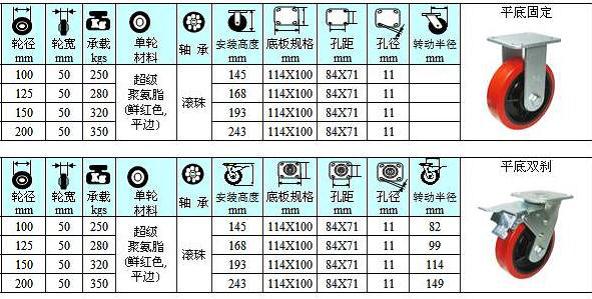

(五) 腳輪
1. 腳輪技術要求
2. 倉儲籠腳輪均采用聚氨酯輪,選用Φ150腳輪，腳輪用4顆螺栓固定；
3. 總裝零部件料架，單架零部件毛重超過100Kg時，需使用聚氨酯減震輪；
4. 安裝要求
a) 每個倉儲籠由兩個萬向輪與兩個定向輪組成，防止器具在牽引過程中跑偏；
b) 腳輪安裝必須在同一水平面上；
c) 萬向輪必須安裝于靠牽引桿一側并帶剎車裝置。
(六) 堆跺腳
1. 堆垛腳采用80×80mm腳杯(最低離地高度為70mm)；
2. 料架頂端堆垛用支柱長度為100-120mm；
3. 堆垛腳及立柱頂端（長度100mm）要求噴涂成淡藍色（顏色代碼：GSB05-1426-2001 PB06）。
(七) 氣壓彈簧和安全銷
1. 氣壓彈簧規格：15kg、30kg、40kg、60kg；
2. 框架式托盤箱內部托架重量≤15kg，采用安全插銷固定；
3. 封密式托盤箱內部托架要求采用氣壓彈簧支撐；
4.托盤箱內部托架重量＞30kg，要求使用雙氣壓彈簧支撐。
第二十二條 包裝日常維護標準
(一) 油漆
器具表面油漆維護要求1年維護一次。
(二) 容器主體和防護材料
1. 塑料箱開裂損壞，使用后會產生質量和安全隱患的，要求停止使用，報廢處理；
2. 鐵制器具局部損壞，影響零件質量和人員操作的，要求停止使用，及時進行修復；
3. 包裝容器內襯防護材料損壞，對零件存在質量隱患的，要求立即更換。
(三) 腳輪
1. 腳輪每3個月加注一次潤滑油；
2. PU面磨損嚴重，轉動產生噪音的，及時更換腳輪部件；
3. 普通腳輪使用年限為1年，超過使用年限必須更換。
